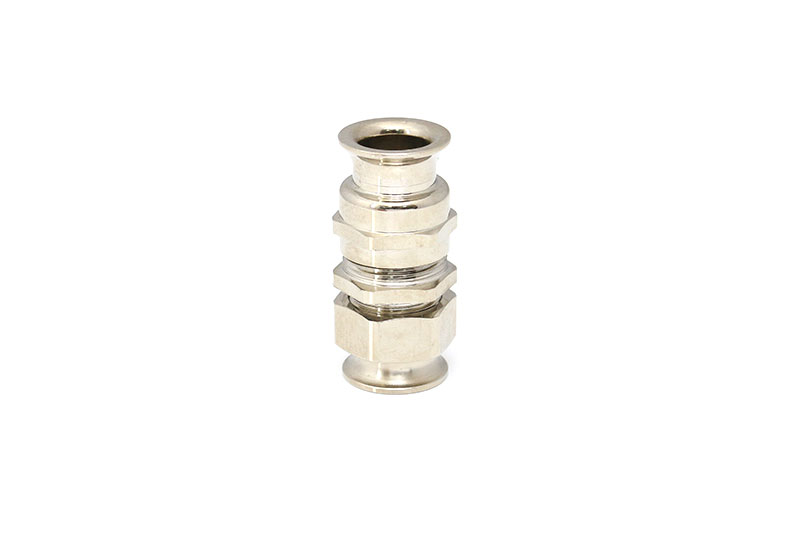

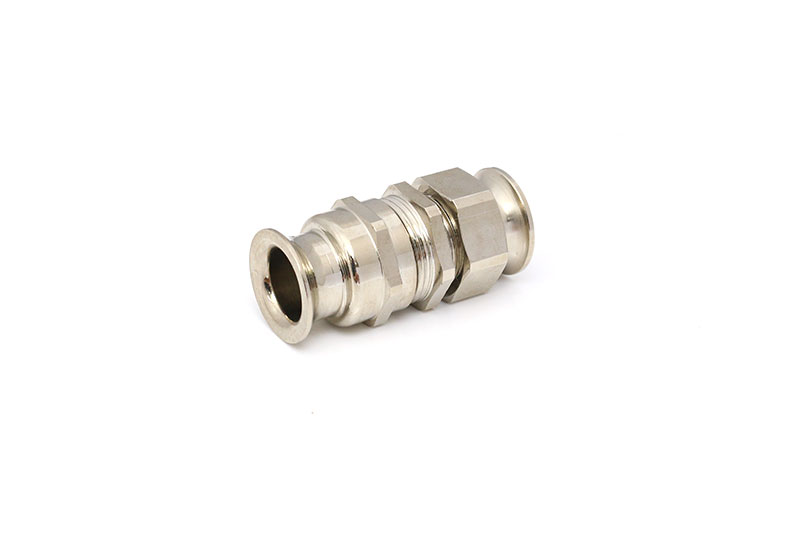

廠家供應銅鍍鎳金屬雙喇叭口電纜防爆格蘭頭M制螺紋
分類：防爆格蘭頭
型號：BL
品牌：ATR
產地：寧波市奉化區
廠家：奉化市安泰爾電器有限公司
產品詳情
產品概述
材料：外部金屬為黃銅鍍鎳；內部芯套為尼龍PA66;密封件為丁腈橡膠
防護等級：在規定的卡口范圍內，使用合適的O型密封圈，防護等級可達到IP68
溫度范圍：靜態：-40℃到+100℃，短時間可達+120℃
動態：-20℃到+80℃，短時間可以達到+100℃
注：喇叭口電纜接頭分為單喇叭口和雙喇叭口兩種。單喇叭口是單面喇叭口另一面為六角鎖緊螺母，雙喇叭口電纜接頭兩面都是喇叭口，更有效的保護電纜。
結構圖
技術參數
BL-M 公制螺紋
| 規格型號 | 螺紋規格(mm) | 卡口范圍(mm) | 螺紋外徑(mm) | 螺紋長度(mm) | 箱體孔徑(mm) | 對邊 |
| BL-M20 | M20*1.5 | 10-14 | 20 | 8 | 20.2 | 24 |
| BL-M25 | M25*1.5 | 10-14 | 25 | 8 | 25.2 | 28 |
| BL-M25 | M25*1.5 | 12-16 | 25 | 8 | 25.2 | 28 |
| BL-M25 | M25*1.5 | 13-18 | 25 | 8 | 25.2 | 28 |
| BL-M32 | M32*1.5 | 16-22 | 32 | 9 | 32.2 | 34 |
| BL-M32 | M32*1.5 | 18-25 | 32 | 10 | 32.2 | 40 |
| BL-M40 | M40*1.5 | 22-32 | 40 | 10 | 40.2 | 48 |
| BL-M50 | M50*1.5 | 32-38 | 50 | 11 | 50.2 | 57 |
| BL-M63 | M63*1.5 | 37-44 | 63 | 12 | 63.2 | 70 |
BL-P 公制螺紋
| 規格型號 | 螺紋規格(mm) | 卡口范圍(mm) | 螺紋外徑(mm) | 螺紋長度(mm) | 箱體孔徑(mm) | 對邊 |
| BL-PG16 | PG16 | 10-14 | 22.5 | 8 | 22.7 | 30 |
| BL-PG21 | PG21 | 13-18 | 28.3 | 8 | 28.5 | 36 |
| BL-PG29 | PG29 | 18-25 | 37 | 9 | 37.2 | 48 |
| BL-PG36 | PG36 | 24-32 | 47 | 9 | 47.2 | 58 |
| BL-PG42 | PG42 | 32-38 | 54 | 10 | 54.2 | 67 |
| BL-PG48 | PG48 | 37-44 | 59.3 | 10 | 59.5 | 72 |
